拉压力试验机试样受力曲线分析

作者:


拉压力试验机已经成为了人们生活中比较常见的机器,通常试验机由以下部分组成:



1、 主机:横梁结构件及相关支撑部分

2、 动力系统:分为常见的油压系统与伺服电缸系统。这两种动力系统有着各自的特点。此处不作讨论。

3、 测力单元:测力传感器及相关附件

4、 电气系统:电脑,采集卡以及打印机等部件。



市面上绝大部分试验机厂家采用支持PCI插槽的采集卡对测力传感器进行mv级信号采集。同时对位移传感器进行采集,

然后通过上位机软件进行测力数值的显示以及相关曲线功能,标定功能的实现。拉压力试验机对于恒压力的控制要求较低,

主要是做各种材料的破坏测试。以下对于物体在拉力过程中的受力曲线进行分析,希望对于想自己做同类机器的客户能够有所帮助。

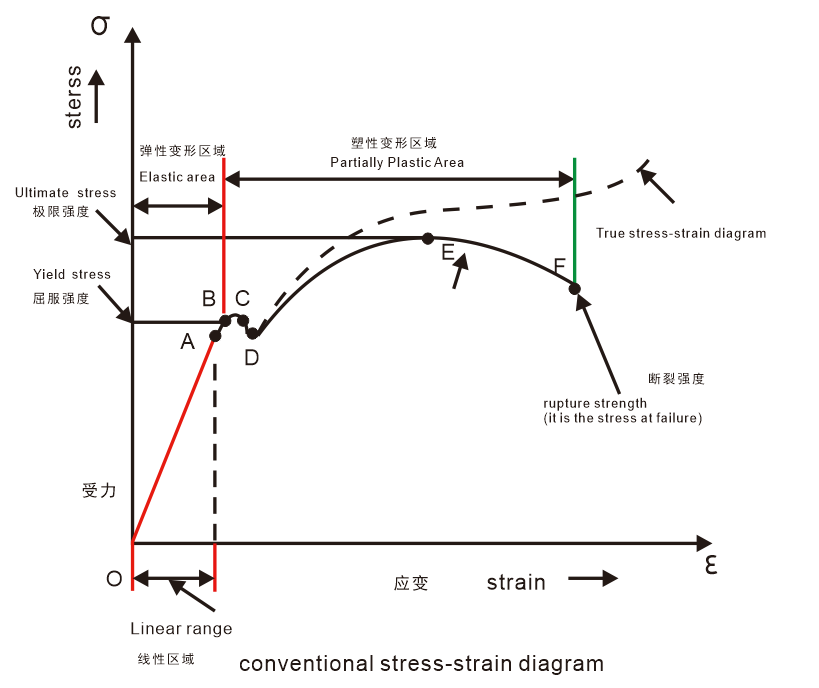

以低碳钢的拉伸应力—应变曲线为例。







从上图可知,E点位极限强度,在一个测试过程中可获得的最大数值,当位移到达F点被测物体将会断裂。

此时数值将低于极限强度。这里有不少工程师会将断裂时的值当做最大值,对于测力仪表或PC上位机程序要求,

要想获得真实断裂强度,可以使用带峰值锁定仪表。详细需求可以来电咨询,我司可根据客户要求定制软件。
