工业标准模拟量通讯2

作者:


图片名称









工业模拟量通讯4-20 mA



 工业模拟量标准输出信号分为 电流4-20mA输出与0-10V 电压输出两种。从原理上来说,它们分为纯模拟电路搭建的模拟量输出与模拟电路加数字电路搭建的模拟量输出。这两种方法都可以实现模拟量传输,但是成本和效果却有所不同。以下简单描述一下。

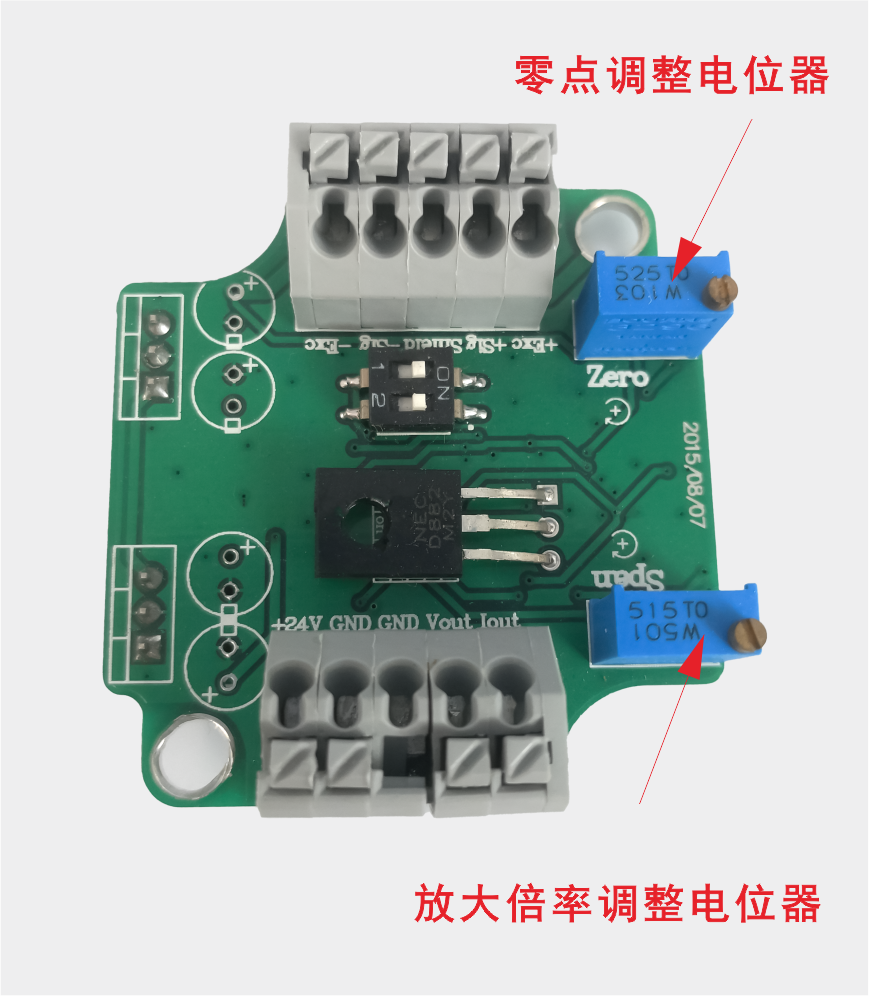

纯模拟电路搭建的信号变送器主要由运放芯片,电源芯片,模拟量转换芯片以及相关的硬件滤波电路构成。由于称重或测力传感器输出具有线性度的要求,所以当称重或测力传感器输出的mv/v信号经过运放后,其线性,动态特性,温度特性等都与于运放本身有关。考虑到纯模拟电路搭建的4-20mA与0-10V输出的变送器,对于现代工业自动化生产中大量的变频器,伺服控制器的低频以及高频干扰影响较大。这种较老的产品,一般使用在精度要求不高的低成本场合。





数字电路搭建的模拟量输出,主要由MCU,AD采集芯片,显示器,DA输出芯片,电源芯片,通讯芯片等硬件构成。在复杂的使用工况下,可以结合硬件滤波,软件滤波来解决干扰问题,标定工作也是非常方便,可以直观的通过按键去调整电流以及电压的输出精度,无需像纯模拟电路搭建的变送器,标定需要多次逼近调整,让客户大大降低了校准的工作量问题。但是成本比模拟电路搭建的要高。适合在对于精度,速度以及抗干扰要求比较高的场合。



我司生产的HK140,HK180,HK320等系列,通过了大功率搅拌电机,变频器,伺服控制器以及射频的干扰测试,为各行各业的客户解决了后顾之忧,获得了客户的一致好评,欢迎来电(18951615985)咨询,以及批量定制。
