电阻应变式称重/测力传感器与称重/测力变送器

作者:


图片名称

  称重传感器与测力传感器的不同?

  1、受力方向

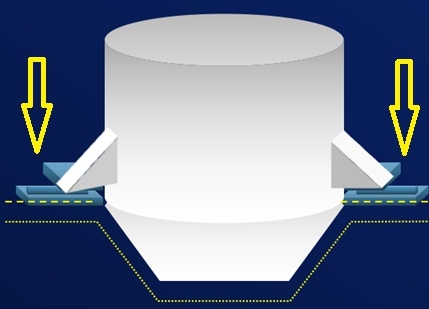

  称重传感器所受力方向永远是垂直向下。



电阻



  测力传感器受力方向可以是任意方向,主要与被测物体有关系。



电阻



  X,Y,Z三维坐标系的任意一个方向,也可以是旋转方向俗称扭力测量。

  所以从包含关系上来说,测力传感器使用范围更加广泛,使用更加灵活多变,需要有着丰富的机械知识以及受力分析能力。

  2、动态与静态的不同。

  称重传感器使用时强调的是稳定,数值不能够有太大的变化,否则可能认为传感器的性能不达标,例如平台秤,罐体称重等等,但传感器的信号是在实时变化的,所以此时称重变送器或称重仪表就显得非常重要了,能够将不稳定因素过滤掉,快速的稳定下来,就是好的产品。

  测力传感器使用时通常强调的是动态性能,一个测试过程从开始到结束,需要将数值详细的记录下来,有的时候还需要形成一定的曲线,如果动态性能达不到,那么就不会有足够的输出点,所以动态响应频率就是一个关键指标了。

  3、外形尺寸,使用量程与表面处理

  称重传感器通常使用场合在化工,医药等等场合,外形尺寸比较大,使用量程比较大,有固定的安装方式。表面有需要做防水,防腐处理的要求。

  测力传感器一般在实验室或者是3C电子行业使用,使用环境比较好,尺寸比较多变,安装方式不固定,表面一般不需要做防水、防腐处理,需要有非常强大的疲劳寿命。

  称重变送器与测力变送器的不同

  1、 响应速度,抗干扰性。

  称重变送器响应速度要求不高,一般使用的AD的采集频率在10-200HZ以内,输出的模拟量一般在10-100HZ以内。安装一般在柜内,一般会有变频器等一些轻度干扰源。

  测力变送器响应速度要求高,一般使用的AD采集频率在200HZ-1000HZ左右。输出的模拟量一般在200-1000HZ左右,具体看不同公司的产品性能。安装在柜内,一般柜内有多个伺服驱动器,有高强度干扰源。要求产品要有高的抗干扰能力。

  2、 外形尺寸

  称重变送器一般比较大,由于柜内一般不会使用太多的产品,所以大一些比较适合。

  测力变送器一般比较小,由于一般柜内会装很多组使用,所以集成度要求高,体积要求小。

  称重 /测力变送器与传感器之间的关系

  传感器类似于人的触觉神经或者是视觉神经,将感知的信号通过一定的方式传输给人脑。

  变送器则将这些非常微弱的信号,通过放大调理后将信号传输给人脑。如果说传感器是末端神经元,那么变送器就是神经传输系统。

  不同的是变送器本身要承担着传感器信号的采集,放大,修正,传输这4个功能,其中修正功能将是非常主要的功能,由于传感器的线性度,滞后,蠕变,以及一些外界因素的干扰,都会将信号传输到变送器中去,那么变送器就要负责将真实的信号从众多信号中抓取出来,并对其进行多种滤波处理,最后才能获得一个稳定的值。所以说变送器是将模拟信号数字化非常重要的一步。如果变送器本身,再加入部分逻辑处理功能,例如IO的输出或者流程控制功能。那么此时变送器就不再是一个简单的变送器了,而是承担了部分大脑的功能。

  所以根据功能分析后,我们可以清晰的感觉到,传感器与变送器之间的关系,通常一个系统的是否稳定,需要从机械与电子同步去考虑,往往在做一个项目的时候,部分工程师会只考虑传感器,不会去考虑后面更加重要的变送器,其主要原因是所有的项目都是机械先行,

  后面的时候往往随意配置,将自己的生杀大权交于别人处置。出了问题后,就拼命找解药,后悔莫及啊。
